Вся мельница Raymond состоит из щековой дробилки, элеватора, бункера, электромагнитного вибрационного питателя, основного блока, классификатора, коллектора, обеспыливателя ткани и воздуходувки высокого давления.Равномерно и непрерывно загружайте материал для измельчения в камеру измельчения основной рамы.За счет центробежной силы при вращении ролик качается наружу и вплотную прижимается к кольцу.Лопата переносит материал в пространство между роликом и кольцом.При вращении валика материал измельчается.После измельчения материал направляется в классификатор по ветровой ленте воздуходувки, а грубый порошок возвращается в измельчитель для доизмельчения.Мелкий порошок поступает в циклонный коллектор вместе с потоком воздуха и выбрасывается из выходной трубы порошка в виде продукта. В камере измельчения, поскольку материал в некоторой степени содержит влагу, тепло, выделяемое во время измельчения, заставляет влагу испаряться;так как стыки трубопровода негерметичны, происходит подсасывание наружного воздуха и увеличение массы циркулирующего воздуха.Для того чтобы измельчитель мог работать при отрицательном давлении, увеличенный поток воздуха направляется в пылеуловитель и после очистки в атмосферу.
Преимущество:
1. Эксплуатация и техническое обслуживание редуктора более удобны и надежны, а техническое обслуживание редуктора более удобно и надежно.
2. Хорошая износостойкость: полый вал изготовлен из литой стали, футеровка может быть разобрана и заменена, поворотная шестерня обработана литьем зубчатых колес, а корпус цилиндра инкрустирован износостойкой футеровочной пластиной, которая имеет хорошую износостойкость. сопротивление.
3. Долгий срок службы: планетарная система передач заменена на планетарную роликовую систему, а полная передача трения качения между металлическим колесом и колесом из износостойкого полимерного материала используется для снижения шума и износа до минимума, и не будет никакого зубчатого колеса. излом и повреждение в процессе работы и эксплуатации, что значительно продлевает срок службы редуктора.
Принцип работы:

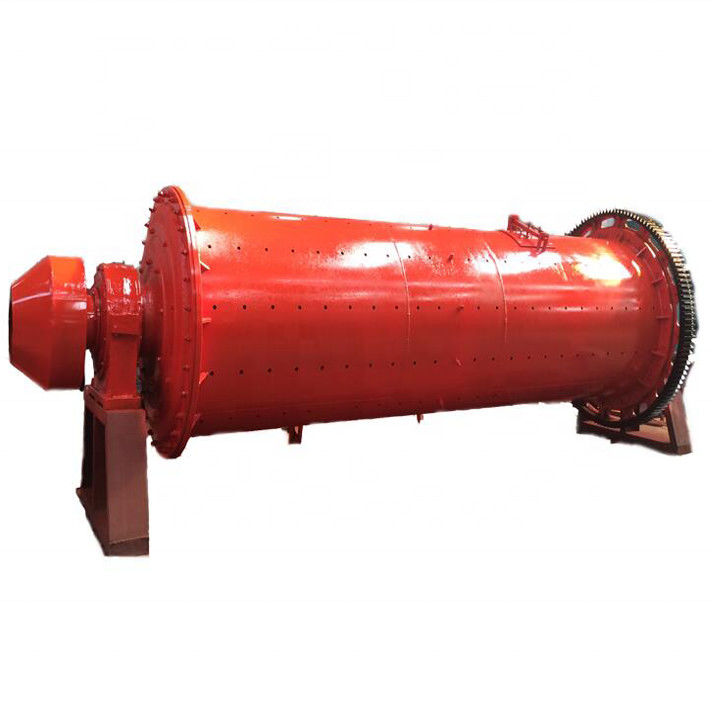

Когда шаровая мельница работает, материал загружается в цилиндр полым валом на подающем конце.Когда цилиндр шаровой мельницы вращается, мелющее тело прикрепляется к гильзе цилиндра за счет инерции, центробежной силы и силы трения.Когда его поднимают на определенную высоту, он отбрасывается вниз под действием собственной силы тяжести.Падающее мелющее тело разбивает материалы в стволе, как снаряд.Материал равномерно поступает в первый бункер шаровой мельницы подающим устройством через подающий полый вал.В бункере имеются ступенчатые футеровочные плиты или гофрированные футеровочные плиты, заполненные стальными шариками различных характеристик.Вращение цилиндра создает центробежную силу, которая поднимает стальные шарики на определенную высоту, а затем падает вниз, оказывая сильное ударное и измельчающее воздействие на материалы.После грубого помола в первом бункере материал поступает во второй бункер через однослойную разделительную пластину, внутри которой находится плоская футеровочная пластина и стальной шарик для дальнейшего измельчения материала.Порошок выгружается через разгрузочную решетку для завершения операции измельчения.
Технические параметры:
| Модель | Скорость (об/мин) | Шаровая нагрузка (т) | Размер подачи (мм) | Разгрузочный размер (мм) | Производительность (т/ч) | Мощность (кВт) | Вес (т) |
| Φ900*1800 | 36-38 | 1,5 | ≤20 | 0,075-0,89 | 0,65-2 | 18,5 | 4 |
| Φ900*3000 | 36 | 2,7 | ≤20 | 0,075-0,89 | 1,1-3,5 | 22 | 5.6 |
| Φ1200*2400 | 36 | 3 | ≤25 | 0,075-0,6 | 1,5-4,8 | 30 | 12 |
| Φ1200*3000 | 36 | 3,5 | ≤25 | 0,075-0,4 | 1,6-5 | 37 | 12,8 |
| Φ1200*4500 | 32,4 | 5 | ≤25 | 0,075-0,4 | 1,6-5,8 | 55 | 13,8 |
| Φ1500*3000 | 29,7 | 7,5 | ≤25 | 0,075-0,4 | 2-5 | 75 | 15,6 |
| Φ1500*4500 | 27 | 11 | ≤25 | 0,075-0,4 | 3-6 | 110 | 21 |
| Φ1500*5700 | 28 | 12 | ≤25 | 0,075-0,4 | 3,5-6 | 130 | 24,7 |
| Φ1830*3000 | 25,4 | 11 | ≤25 | 0,075-0,4 | 4-10 | 130 | 28 |
| Φ1830*4500 | 25,4 | 15 | ≤25 | 0,075-0,4 | 1,5-12 | 155 | 32 |
| Φ1830*6400 | 24.1 | 21 | ≤25 | 0,075-0,4 | 6,5-15 | 210 | 34 |
| Φ1830*7000 | 24.1 | 23 | ≤25 | 0,075-0,4 | 7,5-17 | 245 | 36 |
| Φ2100*3000 | 23,7 | 15 | ≤25 | 0,075-0,4 | 6,5-36 | 155 | 34 |
